Guía de usuario de la plataforma de giro - Estándar, HT / RotoPower

‍

Este manual de usuario tiene como objetivo apoyar la operación de la plataforma de torneado PhotoRobot por parte del cliente. La información abarca tanto la versión estándar del dispositivo como la versión Turning Platform High Torque (HT) / RotoPower. Hay una visión general del sistema, con descripciones de los componentes, accesorios y expansiones. Su objetivo es facilitar la comprensión general de la estación de trabajo, las pruebas básicas, el primer uso y el funcionamiento continuo de PhotoRobot.

Importante: La instalación inicial de un sistema PhotoRobot debe ser realizada siempre por una autoridad autorizada de PhotoRobot. Las autoridades autorizadas para instalar PhotoRobot son distribuidores aprobados o representantes del propio fabricante.

Nota: Consulta siempre la Información e Instrucciones de Seguridad de PhotoRobot, además del manual proporcionado específicamente con tu dispositivo antes de tu primer uso.

‍

‍

Plataforma de Giro PhotoRobot - Estándar y HT / RotoPower

Gracias y enhorabuena por la compra de la Plataforma de Giro PhotoRobot. La Plataforma de Giro representa décadas de experiencia de primera mano e innovación en tecnología fotográfica automatizada. Y al igual que todos los sistemas PhotoRobot, el dispositivo es adaptable a las necesidades únicas de tu empresa. Funciona con accesorios de amplia gama y es compatible en combinación con robots de expansión como el Brazo Robótico y el Cubo. Aún mejor, PhotoRobot ofrece un gran ecosistema de soluciones listas para los clientes de PhotoRobot, asegurando resultados impresionantes: fáciles, rápidos y constantes. Bienvenidos al estudio impulsado por PhotoRobot.

‍

‍

1. Descripción del producto - Plataforma de giro

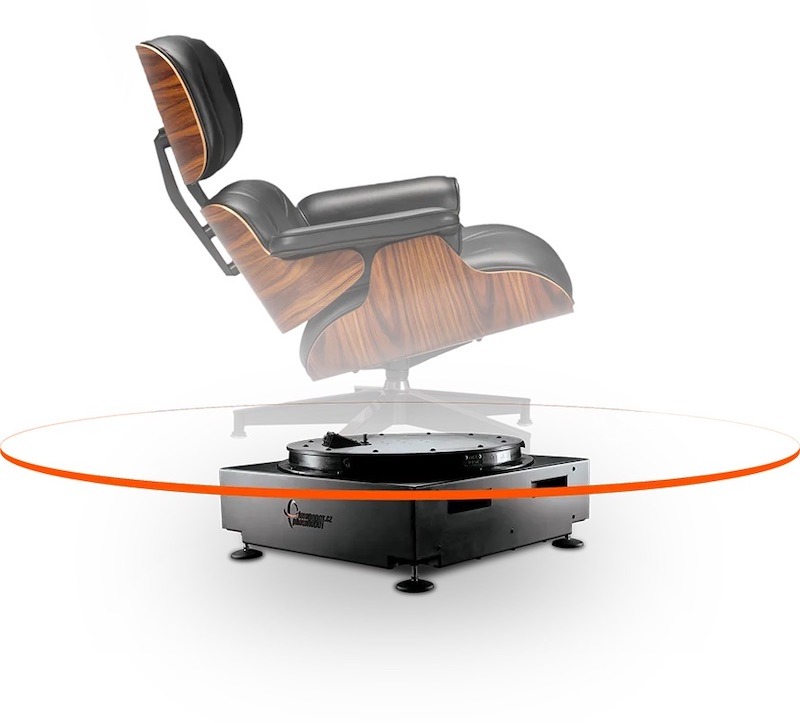

La Plataforma de Giro es una plataforma fotogiratoria motorizada de alta resistencia para girar objetos pequeños a grandes, ligeros y pesados para fotografía 360. Está disponible en dos versiones: la versión estándar de la Plataforma de Giro y la Plataforma de Giro HT / RotoPower.

En comparación, la versión HT / RotoPower de la Plataforma de Giro cuenta con una fuente de alimentación en la sección giratoria de la plataforma. La toma de corriente permite conectar aparatos eléctricos y encender los elementos mientras la plataforma giratoria está en funcionamiento.

Mientras tanto, ambas versiones de la Plataforma de Giro tienen un diseño robusto y soportan una amplia gama de accesorios para funcionar como una solución universal para la fotografía de tocadiscos. Al mismo tiempo, los controles controlados por software sincronizan la rotación suave de la mesa giratoria con la captura de la cámara y las luces del estudio para automatizar la fotografía y el postprocesado.

‍

‍

Las especificaciones técnicas y características clave de la Plataforma de Giro incluyen:

• Diámetro de placa giratoria de hasta 280 cm (9,2 pies) para objetos pequeños a grandes.
• Capacidad de carga de hasta 1.500 kg (3.307 lb).
• Transmisión de cero altura libre con alta potencia de par.
• Apoyos fiables aseguran la estabilidad de la placa giratoria, sin ningún movimiento cuando está parada.
• Rampa para facilitar el acceso a la plataforma giratoria (como en motocicletas).
• Versión transformable HT / RotoPower en la Pasarela Virtual para fotografiar y filmar modelos en vivo.
• Configuración opcional con expansión Robotic Arm V8 y soportes para maniquíes.
• Amplia gama de accesorios para fotografía con platos giratorios.
• Controles controlados por software para la estación de trabajo robótica, cámaras, luces y postproducción.

‍

1.1. Integración de estudio - Plataforma de giro

En el uso en estudio, la Plataforma de Giro permite la fotografía automatizada de objetos pequeños a grandes que pueden pesar hasta 1.500 kg (3.307 lb). Esto incluye principalmente artículos desde electrodomésticos y muebles hasta tractores de jardín, maquinaria y pequeños vehículos motorizados. Las pequeñas rampas facilitan el acceso a la plataforma giratoria, mientras que la transmisión sin espacio asegura una rotación suave de la mesa giratoria para cualquier objeto.

Hay cuatro tamaños de placas disponibles: 2,8 m (9,2 pies); 2,6 m (8,5 pies) × 2 m (6,6 pies); 1,8 m (5,9 pies); 1,0 m (3,3 pies). Al mismo tiempo, la Plataforma de Giro se puede combinar con la expansión del Brazo Robótico para una fotografía más rápida de varias filas y giros 360 grados de productos grandes.

Si se utiliza la plataforma de giro HT / RotoPower, la plataforma también se puede transformar en la pasarela Virtual Catwalk infinite para fotografiar y filmar modelos en directo

‍

1.2. Resumen del dispositivo de la plataforma giratoria

1.2.1. La plataforma giratoria HT / RotoPower proporciona una transmisión sin espacio libre y alta potencia de par para garantizar un rendimiento excepcional en los platos giratorios. En comparación con la versión estándar de la Plataforma de Giro, el HT / RotoPower tiene una fuente de alimentación en la sección giratoria de la plataforma. Esto permite conectar aparatos eléctricos para encenderlos mientras se fotografía el objeto durante la rotación para la fotografía 360.

‍

‍

1.2.2. La Plataforma de Giro (versión estándar) cuenta con una placa sin fuente de alimentación en la sección giratoria. Es útil para la fotografía de objetos que no requieren energía durante la fotografía.

‍

‍

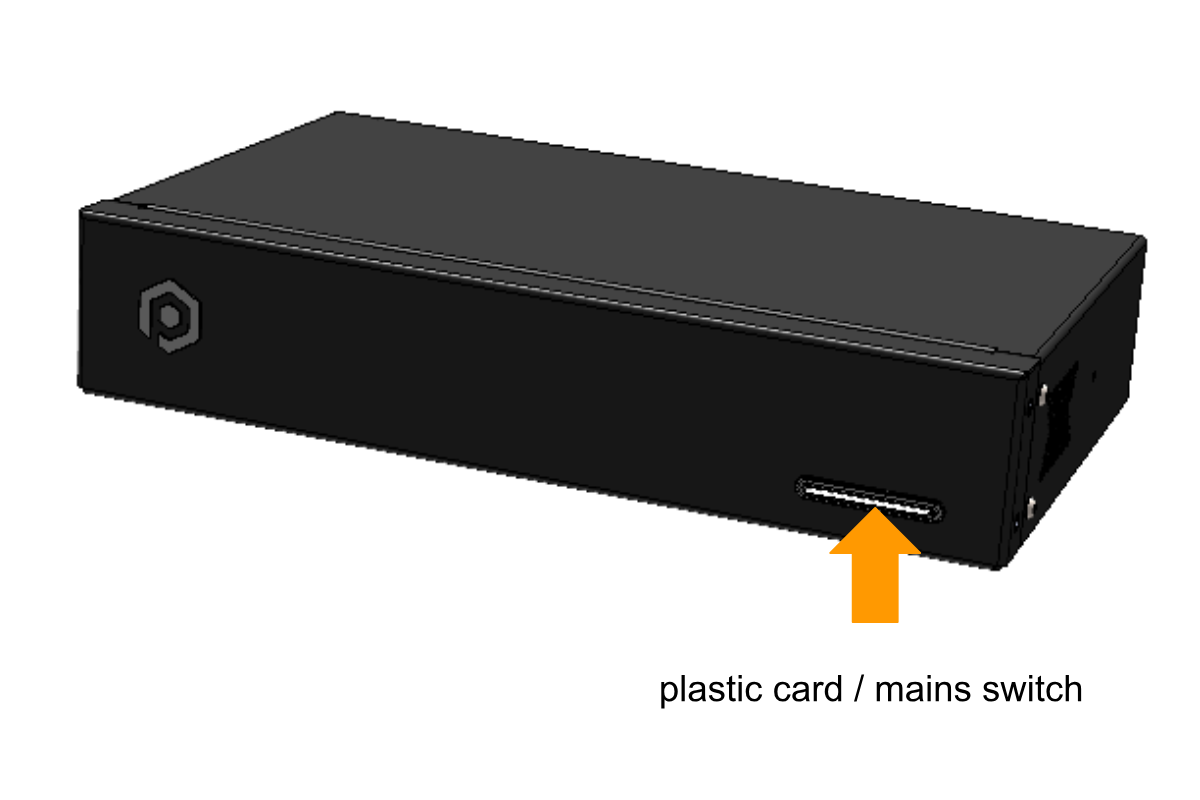

1.2.3. Tenga en cuenta que la Unidad de Control es una parte separada pero integral de la máquina de la Plataforma de Giro, que se enciende y proporciona control sobre el dispositivo. Normalmente, la Unidad de Control se aloja dentro de una caja dedicada PhotoRobot HD para rack que viene con el sistema. Hay una tarjeta de plástico / interruptor de red en la parte frontal de la unidad de control.

‍

‍

1.3. Plataforma giratoria - Ampliación de pasarela virtual

La transformación de la Plataforma de Giro en la Pasarela Virtual es posible con la Plataforma de Giro HT / RotoPower. La Pasarela Virtual encaja entonces en un espacio de 7 x 7 metros, cubriendo la dinámica rotacional de la placa giratoria en combinación con la cinta de marcha. Hay dos direcciones de movimiento: el movimiento de la cinta de correr tipo cinta y el movimiento de la plataforma giratoria. Ambos pueden girar simultáneamente mientras el cinturón está en funcionamiento para fotografiar o filmar modelos en vivo caminando por la pasarela infinita.

‍

‍

Nota: Para más información sobre la configuración e instrucciones para el funcionamiento de la Pasarela, consulte la Guía de Usuario de la Pasarela Virtual de PhotoRobot.

‍

1.4. Plataforma de giro - Expansión del brazo robótico V8

Como expansión opcional, la Plataforma de Giro es compatible con el Brazo Robótico V8 para acelerar la fotografía en fila única y 360 grados de objetos grandes.

‍

‍

Nota: El brazo robótico es compatible con la mayoría de los platos giratorios y dispositivos PhotoRobot, incluido el robot Cubo. Si usas la Plataforma de Giro u otro dispositivo PhotoRobot con el Brazo Robótico, consulta la Guía de Usuario del Brazo Robótico V8 para más soporte.

‍

‍

2. Instrucciones de primer uso

Antes de usar por primera vez la Plataforma de Giro PhotoRobot, es necesario entender el concepto de la solución. PhotoRobot es una unidad modular compuesta por componentes de hardware y software. Desde un punto de vista técnico, esto requiere que PhotoRobot se conecte a través de la misma red que un ordenador que lo opera. Además, la red debe tener una conexión a internet para poder ejecutar los servicios PhotoRobot, que son accesibles en la nube.

Importante: Consulta siempre PhotoRobot First Use & Basic Testing para confirmar los requisitos operativos técnicos y para recibir instrucciones detalladas sobre cómo conectar PhotoRobot a una red.

‍

2.1. Requisitos operativos básicos

En general, existen los siguientes requisitos básicos operativos para la plataforma giratoria.

• La Unidad de Control debe conectarse a la red local.
• Se necesita una computadora para ejecutar la GUI del servicio o el software del operador llamado _Controls.
• La computadora debe conectarse a través de la misma red que la unidad de control.
• Debe haber una conexión a Internet funcional en la red.

‍

‍

2.2. Requisitos de distribución eléctrica

A continuación, los usuarios deben comprobar los parámetros del sistema de distribución eléctrica (por ejemplo, voltaje y frecuencia). Esto requiere comprobar el conector RJ45 en la parte trasera de la Unidad de Control. Si la configuración de la Unidad de Control no cumple, configúrala primero colocando el selector de voltaje manual en la parte trasera de la Unidad de Control. Luego, conecta la Unidad de Control a la red mediante cable ethernet usando el conector RJ45.

‍

‍

2.3. Requisitos de configuración de red

Es necesario cumplir con los requisitos de configuración de red para el funcionamiento de la Plataforma de Giro.

• Un servidor DHCP en la red es obligatorio.
• Se debe permitir la comunicación de los puertos TCP 7777, 7778.
• Se deben permitir las transmisiones UDP en el puerto 6666.
• La conexión a Internet es obligatoria.
• *. photorobot.com acceso debe estar permitido.
• as-unirobot.azurewebsites.net se debe permitir el acceso.
• Se recomienda la conexión por cable de PhotoRobot a LAN.
• Consulte los Prerrequisitos y Configuración de Redes de PhotoRobot para confirmar la configuración adecuada y para la resolución de problemas según sea necesario.
• Conecte el enchufe a la toma de corriente.

Al final, pulsa el interruptor de red de la unidad de control. Cuando cambia el estado, la luz pasa de parpadear a estar estable, señalando que la Unidad de Control está lista para operar.

‍

2.4. Encuentre la dirección IP de PhotoRobot en LAN

Para encontrar la dirección IP de la Plataforma de Giro, utiliza las siguientes aplicaciones de apoyo para buscar PhotoRobot en la red.

• Windows - frfind para Windows
• Mac OS X - frfind para macOS
• Android - PhotoRobot Locator en Google Play
• iPhone, iPad - PhotoRobot Locator en iTunes

Nota: Después de localizar un dispositivo PhotoRobot usando una aplicación de soporte, copie la dirección IP. Luego, pega la dirección IP de PhotoRobot en cualquier navegador web en formato URL. Si tiene éxito, se lanzará la interfaz gráfica de servicio, que mostrará una interfaz básica para probar PhotoRobot.

‍

2.5. Realizar pruebas básicas para la plataforma de giro

Tras abrir la interfaz gráfica de servicio, utiliza los controles sencillos de la interfaz de usuario para encender primero el motor y luego girar la plataforma en cualquier ángulo deseado.

‍

‍

• Enciende los motores (flecha 1), intenta girar (flecha 2).
• Si la placa de cristal gira, tu dispositivo PhotoRobot Turning Platform está listo para el uso regular.

‍

‍

3. Software PhotoRobot _Controls

Ten en cuenta que la aplicación de control PhotoRobot ("CAPP") no forma parte de la entrega de la máquina; es una compra separada del dispositivo. La descarga de CAPP es accesible desde tu cuenta de PhotoRobot, mientras que CAPP ofrece control total sobre la Plataforma de Giro y otros dispositivos PhotoRobot. CAPP integra el control sobre robots, cámaras, luces de estudio y postproducción. Esto incluye funciones de gestión de flujos de trabajo, así como la funcionalidad necesaria para una automatización eficaz en el postprocesamiento.

‍

‍

Nota: Al arrancar después de la instalación, ten en cuenta que la interfaz puede iniciarse automáticamente en "modo asistente". El modo asistente es una interfaz de usuario simplificada que permite solo escanear códigos de barras para identificar objetos y comenzar automáticamente las secuencias de captura y postprocesado.

Para instrucciones detalladas sobre la instalación y uso del software de la aplicación PhotoRobot Controls, consulte el Manual de Usuario PhotoRobot Getting Started.

‍

‍

4. Etiquetas de información

4.1. Resumen de símbolos

‍

4.2. Etiquetas de máquina y componentes

Para etiquetas informativas de máquinas y componentes específicos, consulte la sección Etiquetas de Información (3.1.) de PhotoRobot Safety Information and Instructions.
